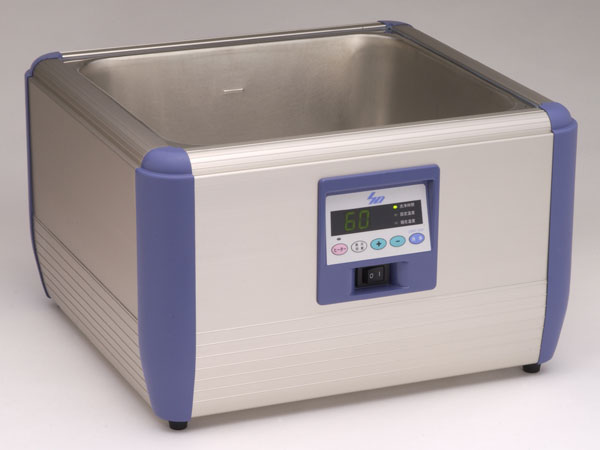

US-106:SND社製 超音波洗浄器(日本製)




 お見積り依頼 こちらをクリックされてください。



標準付属品と各部分の構造についてのご紹介
標準付属品のご紹介
操作パネル部

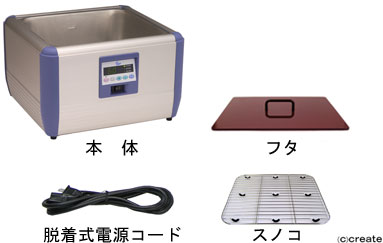

標準付属品のご紹介

 当商品には、上記が標準装備されています。その他、
 1年間の保証書と取扱説明書が付属されております。
 オプション品では、間接洗浄に最適な容器もございます。
 最下にご紹介しておりますので、参考にされてください。

操作パネル部

 左から@ヒーターのON・OFF、A表示切替(洗浄時間や
 設定温度、現在温度の)、BC温度及び洗浄時間の増減、
 D洗浄ON・OFFスイッチの順に配列されています。洗浄時
 間と温度は1分、1度刻みで設定可能です。E最下部は
 主電源のON・OFFスイッチです。ヒーター機能について

フタの厚さと構造
フタ装着後
フタの厚さと構造

 取っ手がございますので取り外しは簡単です。
 ※上記画像は、US-108を例としてご紹介しています。
 PET:ポリエチレンテレフタレートの略称でポリエステルの一種です。

フタ装着後

  装着口にぴったりと、収まるように設計されております。
  ゴミが入らない、振動音を小さくする等の役割をします。
  ※上記画像は、US-108を例としてご紹介しています。

本体後部
上部からの洗浄槽

本体後部

 脱着式となっておりますので電源コードの取り回しが楽
 です。また、防水目的でインレット(コンセント差込口)
 には、上下左右から水がかからないように、赤矢印の
 幅約2cmの防水カバーが、装備されています。

上部からの洗浄槽

   洗浄槽の内部を真上から見ました。US-103以上の
   上位機種では「排水ドレイン」が装備されています。
   ※上記画像は、US-108を例としてご紹介しています。





「排水ドレイン」についてのご紹介(US-103〜109)
排水ドレインのご紹介
排水口と排水コックの位置関係
排水ドレインのご紹介
排水口と排水コックの位置関係


US-108を例としてご紹介しています。排水口は前面パネル
の右側面の奥に配置されています。US-103以上の上位
機種に装備されており、排水作業がスムーズに出来ます。


排水口に隣接した、筐体側面にございます。
排水口は、背面側に向いています。排水方式は、
手動排水バルブ式です。

排水コックのホースジョイント
排水コックとホースジョイントの拡大写真
排水コックのホースジョイント

 ホースを挿入しますと、すぐにご使用になれます。コックを
 ひねると開閉が行え、洗浄漕内の排水が可能です。

排水コックとホースジョイントの拡大写真

 排水コックがありますと、洗浄漕本体を傾けて排水をする
 手間や負担がございませんので、格段に“便利”ですね!



− 槽内寸法図のご紹介

槽は洗浄効果を大きくする「テーパー状」に
   なっていますので下部寸法は小さくなります。



−「電波法」による型式指定とは

US-100シリーズとUS-KSシリーズいずれも、「電波法型式指定取得済」の洗浄機です。

超音波洗浄器の「型式指定」とは、出力が50W以上、周波数10kHz以上の超音波洗浄器は、法律の規制を受けます。利用する旨を総務省が管轄する総合通信局へ許可申請しなければなりません。但し、総務省が指定する「型式指定」を取得した機器は、この申請が不要となります。


当店が販売する該当機種は、予め総務大臣から技術基準に適合している「型式指定」の指定を受けております。無線通信等への影響が少ないと判断され、 個別の許可を不要としており、型式指定を受けた洗浄機は、表面の見やすい箇所に表示がされています。
上記参照:上記はUS-1KSの番号です。機種により、付与される番号は異なります。)



<< 超音波洗浄器機能一覧:US-106とその他のUS-100シリーズ >>

商 品 名

US-102

US-103

US-104

US-105

US-106

US-107

US-108

US-109

US-102
US-103
US-104
US-105
US-106
US-107
US-108
US-109
槽 容 量
2.6L
3.8L
5.8L
9.2L
13.0L
20.4L
18.0L
28.2L
外寸法(o)
幅×奥×高

319×217×194

381×230×194

381×230×249

381×319×249

407×381×249

584×381×249

407×381×369

584×381×369

槽内寸法
幅×奥×高

237×137×100

299×150×100

299×150×150

299×236×150

325×299×150

502×299×150

325×299×200

502×299×200

槽内寸法は上部寸法です。槽はテーパーになっていますので下部寸法は小さくなります。 詳しくはこちらをご覧下さい。

重  量

3.7kg

4.7kg

5.5kg

6.6kg

8.0kg

10.4kg

11.8kg

14.9kg

出  力

100W

 150W

200W

300W

400W

300W

400W

ヒーター容量
80W
160W
160W
210W
210W
300W
420W
510W
定価(税抜)

65,000円

85,000円

110,000円

140,000円

175,000円

230,000円

270,000円

310,000円

見積依頼
見積FAX
電  源
AC100V 50/60Hz
発 振 子

38kHz PZT 自励発振子

38kHz BLT 自励発振子
PZTとBLTの比較はこちらへ
排水方式
手動排水バルブ式 詳細はこちらへ
温度設定範囲

常温〜50℃(1℃刻みで設定)

タイマー
設定範囲

最大60分(1分刻みで設定)

本体材質

アルミニウム(アクリルコーティング)、ABS樹脂

槽 材 質
SUS304
付 属 品
スノコ(SUS304)、上フタ(PET樹脂)、脱着式電源コード
生産国
日本  (日本のメーカーによる、日本国内での製造です)
保  証

ご購入いただきました際には、1年の保証書をお付けさせていただきます。再発行はできませんので、
紛失しないよう大切に保管されてください。

貸出制度

レンタルをご希望の方には、「貸出制度」を設けています。実際にご使用後ご検討いただければ幸いです。
詳細につきましては、 こちらをクリックしてください。ご案内させていただきます。

カタログ

詳細は、こちらのPDFファイルからもご覧いただけます。US-100シリーズ・US-KSシリーズと洗浄バスケット・洗浄カゴ・
インサートトレイ等のオプション品もご覧いただけますので、合わせてご検討下さい。

カタログをご覧いただけなかった方には、Acrobat Readerが必要です。
左のAcrobat ReaderはAdobe社のホームページからダウンロードして下さい。

US-KS
シリーズ
との違い

主に、筐体の材質や能力が異なります。詳しくは、US-100シリーズとUS-KSシリーズの比較表をご参照ください。
能力は、振動子が主に「PZT発振子」、「BLT発振子」が用いられます。US-KSシリーズは「BLT発振子」が用いられ、
US-100シリーズより、理論上ですが約25%出力が強く出ます(US-108以降はUS-KSシリーズと同じBLT発振子です)。
詳しくは、Q&Aコーナーをご参照ください。



≪ US-106をより快適に使用するためのオプション品 ≫


  • オプション品として洗浄バスケット、洗浄カゴ、インサートトレイ、インサートトレイ用フタ、ビーカーラックを
    ご用意しました。様々な洗浄用途に応じてお選びいただけますので、効率の良い洗浄が行えます。
    寸法や価格などの詳細は、下記の表からご覧いただけます。

  • 材質は洗浄バスケット、洗浄カゴ、インサートトレイはSUS304製、ビーカーラックはPET製。ビーカ―ラック
    付属のO(オー)リングはNBR製。

  • ビーカーラックには、トールビーカー(tall beaker:一般的なビーカーよりも背の高いビーカー)500ml用の
    使用が可能で、穴の個数分のO(オー)リングが付きます。

    【ビーカ―ラックの使用上の注意】
    ビーカーラックの荷重たわみ温度(℃)はJISK7191/1.80MPa条件で69 ℃です。ヒータを使用する際は
    本体槽が高温になるためビーカーラックはご使用いただけません。

洗浄バスケット
洗浄カゴ
インサートトレイ
洗浄バスケット
(孔径Φ3mm)
洗浄カゴ(網目10mm)
インサートトレイ※1
インサートトレイ用フタ
ビーカーラックC
洗浄剤:US-CLEAN
インサートトレイ用フタ
ビーカーラックC
洗浄剤:US-CLEAN


型式
商品コード
品名
寸法(mm)
定価(税抜)
販売価格
寸法図面

US-106、
US-13KS共用

25-0745

洗浄バスケット

270×250×100(内寸)

22,200円

見る

25-0746

洗浄カゴ

270×250×100(内寸)

12,000円

見る

25-0747

インサートトレイ

325×298×100※1(内寸)

9,600円

見る

IT-0006

インサートトレイ用フタ

345×319(外寸)

7,000円

見る

25-0759

ビーカーラックC

310×159(外寸)

4,400円

見る

※1:内寸法は開口部の寸法です。槽はテーパー状になっており、下部寸法は小さくなります。インサートトレイ
   使用時には、標準装備品のフタがご使用いただけません。従いまして必要な方には、インサートトレイ用の
   フタを用意しております。
